工序/工艺
|
质量控制要点
|
|
|
一、材料控制
|
|
|
常用分类
|
室内精装修在吊顶中使用的材料：
纸面石膏板。
|
|
|
材料验收
要点
|
（1）进场材料的品牌与甲方指定品牌相符，且需提供材料合格证、质保书、3C 认证等书面资料。
（2）纸面石膏板：应平整，对于波纹、沟槽、污痕和划伤等缺陷，按规定方法检测时，应符合规定。检测外观质量时应在 0.5m 远处、光照明亮的条件下，进行目测检查。
|
|
|
材料加工
质量
|
（1）在加工过程中，面板会有破损、碰伤、腐朽、节疤、裂纹、压痕、污染、毛糙等疵点。在使用前应该对其进行选择性使用。
（2）材料堆放应整齐，地面铺垫隔离层，以免污染板面。
|
|
|
标准样板示意图：
说明：边角顺直，表面平整。
|
标准堆放示意图：
说明：材料堆放整齐，地面铺垫木方防潮。
|
|
|
其他控制
要点
|
材料堆放：
（1）石膏板要有防潮、防水措施，运输时要轻拿轻放。
（2）轻钢骨架应严格管理，保证不变形、不受潮，不生锈。
|
|
|
二、施工工艺及细部节点
|
|
|
工作面 交接
|
控制重点：
（1）按设计要求对房间的净高、洞口标高、设备及其支架的标高进行查验。
（2）吊顶内的中央空调管线安装完成。
（3）已完工瓷砖面需要平整、高度满足吊顶要求。
（4）结构施工中预留的杂物清理干净。
（5）预留的电线盒、管等必须满足功能要求。
|

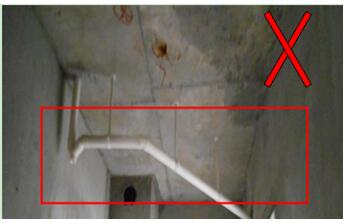

错误做法：
说明：厨房下水管未按精装平面图吊顶走向布置，沉水弯影响吊顶高度 。
|
|
|
工序/工艺
|
质量控制要点
|
|
石膏板吊顶
|
（1）纸面应光洁，无破损、无污染，裁割边应整齐，无毛刺、缺棱掉角等缺陷。
（2）纸面石膏板不应采用射钉固定。
（3）板间、板与墙体间应留缝5㎜，板端接缝（短边）应相互错400㎜，L型直角造型封板应将板裁成L型，L型每边>400㎜。
（4）纸面石膏板变形缝留设符合要求,安装平整、光滑，无弯楞、凸鼓、漏透、翘角现象。
设备口、灯具、喇叭等应按板块分格调整位置，其位置应在板块的中心部位。
（5）若在厨卫间安装纸面石膏板，必须采用防潮石膏板+防水腻子、乳胶漆。钻孔装吊杆时，电锤必须加装限位器，长度≤40mm。
|
|
标准做法示意图：
说明： 板端接缝（短边）应相互错400mm。
|
标准做法示意图：
说明：L型直角造型封板应将板裁成L型，L型每边>400㎜，避免产生裂缝。
|
|
石膏板的收边条
|
（1）石膏板与轻钢骨架固定的方式采用黑磷自攻钉固定法，在已装好并经验收轻钢骨架下面（即做隐蔽验收工作），安装9.5mm厚板。
（2）安装石膏板用黑磷自攻钉固定，固定间距板边为200mm，板中为300mm。
（3）黑磷自攻钉固定后点刷防锈漆。
（4）收边条的固定方式，宜采用粘贴纸带嵌缝膏的方式处理。
|
|
参考做法示意图：
|
参考做法示意图：
|
|
说明：在板缝间采用粘贴纸带嵌缝膏进行嵌缝处理。
|
说明：阴角采用直角拼接，缝隙小、美观，黑磷自攻钉处进行防锈处理。
|
|
工序/工艺
|
质量控制要点
|
|
石膏板开孔
|
（1）厨房、卫生间的天花开孔前，必须参照天花设计的定位尺寸图，标识灯具、排气扇等设备的具体位置。
（2）偏重的设备开孔位置，宜安放主次龙骨附近，或加设龙骨，排气扇需单独采取固定措施。
（3）若开孔位位于主次龙骨处，需加设附加龙骨。
（4）吊顶上方的开孔，要注意防鼠、防虫。
|
|
标准做法示意图：
说明：根据天花的设计定位尺寸，做好灯具位置、大小的开口。
|
错误做法示意图：
说明：后开孔，造成石膏板被破坏。
|
|
天花吊顶的电线
|
天花吊顶内穿线，必须采用防火管材（金属软管或塑料阻燃管）对裸露电线穿线保护。
|
标准做法示意图：
说明：天花吊顶内穿线，必须采用防火管材
（如铝型软管）对裸露电线穿线。
|
|
吊杆安装
|
（1）吊杆选用规格符合设计要求，间距小于1200mm。
（2）轻钢骨架罩面板顶棚吊杆、固定吊杆铁件，在封罩面板前应刷防锈漆。
（3）吊杆长度≯1500㎜，限位螺母应拧紧夹实。
（4）吊杆距离主龙骨末端≯300㎜。
（5）重型灯具（质量≥3Kg）、大型设施设备等应设专用吊杆。
（6）吊杆长度≥1.5m时，应设置反支撑。
（7）禁止采用铁丝代替吊杆。
|
错误做法示意图：
说明：电线管不能直接放在轻钢龙骨上，应设置专用吊筋固定连接。
|
|
工序/工艺
|
质量控制要点
|
|
轻钢龙骨安装
|
（1）主龙骨安装距墙第一根主龙骨到墙距离应小于400㎜，主龙骨间间距≯1000㎜。副龙骨安装间距400㎜。
（2）龙骨接长应使用专用接长件，接长件应错开400㎜安装，对接接缝≯2㎜，应连接紧密无松动现象。
（3）次龙骨与主龙骨应连接紧密，无松动、变形。横撑龙骨应与副龙骨规格一致，用挂插件与副龙骨连接紧密。主龙骨用与之配套的吊件与吊杆相连。
（4）次龙骨间距为500mm～600mm，采用次挂件与主龙骨连接。副龙骨与木边龙骨采用螺丝钉三点连接。
（5）边龙骨安装在混凝土墙面（或梁、柱）采用M6X75钢膨胀固定，间距600㎜。安装在空心砖（多孔砖或混凝土砌块等）墙面采用钢排钉固定，间距400㎜，固定点距离边龙骨末端≯50㎜。
（6）任意方向长度≥4m且＜8m时，起拱高度为房间短向跨度的3‰。任意方向长度≥8m时，起拱高度为房间短向跨度的5‰。
|
|
参考做法示意图：
说明：主次龙骨的间距合理
|
错误做法示意图：
说明：吊顶工程木工板侧板背部未刷防火涂料
|
|
纸面石膏板间的缝隙 处理
|
（1）石膏板的纵横接缝处相应受到各种应力的影响，应留设 3～5mm 板缝。
（2）板缝处理可适当延迟。
（3）嵌缝材料包括接缝带（牛皮纸、PVC、 网格布）和嵌缝腻子。嵌缝腻子要有良好强度、粘结性，而且还要有一定的韧性和好的施工性能。
|
标准做法示意图：
说明：黑磷自攻钉处进行防锈处理，石膏板缝采用专用腻子＋胶＋防裂带处理。
|
|
木夹板的缝隙处理
|
(1)胶合板的纵横接缝处相应受到各种应力的影响，应留设 3～5mm 板缝。
(2)嵌缝材料采用接缝带（牛皮纸、PVC 网格布）和环氧树脂胶掺木屑。
|
|
工序/工艺
|
质量控制要点
|
|
吊顶的固定螺丝
|
（1）石膏板吊顶，宜采用不锈钢螺丝钉，且所有螺丝必须做防锈处理。
（2）螺丝钉距护面纸包封边（长边）距离为10㎜，距裁割边（短边）距离为15㎜。
（3）纸面石膏板四周的螺丝钉距≯150㎜，纸面石膏板中间的黒磷黑磷钉钉距≯200㎜。
（4）螺丝钉帽沉入纸面深度≯0.5㎜，且不得破坏纸面。
（5）相邻纸面石膏板四周的螺丝钉应相互错开50㎜。
（6）螺丝钉规格宜为M3.5X25（设计为单层石膏板时），施工完毕应作防锈处理。
|
标准做法示意图：
说明：钉帽沉入纸面深度0.5mm，螺钉处进行防锈处理
|
|
三、质量标准
|
|
验收标准
|
验收标准：
|
|
项次
|
项目
|
允许偏差（mm）
|
检查方法
|
|
纸面石膏板
|
金属板
|
矿棉板
|
木板、塑料板、格栅
|
|
1
|
表面平整度
|
3
|
2
|
2
|
3
|
用2m靠尺和塞尺检查
|
|
2
|
接缝直线度
|
3
|
1.5
|
3
|
3
|
拉5m线，不足5m拉通线，用钢直尺检查
|
|
3
|
接缝高低差
|
1
|
1
|
1.5
|
1
|
用钢直尺和塞尺检查
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
